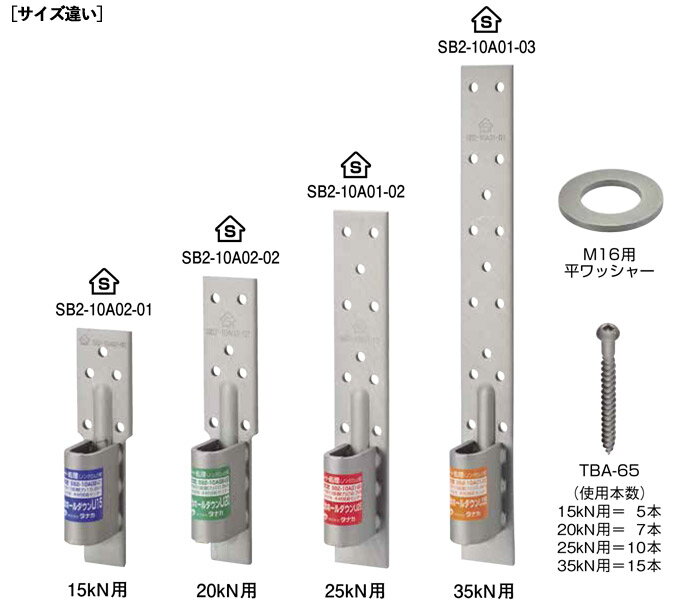

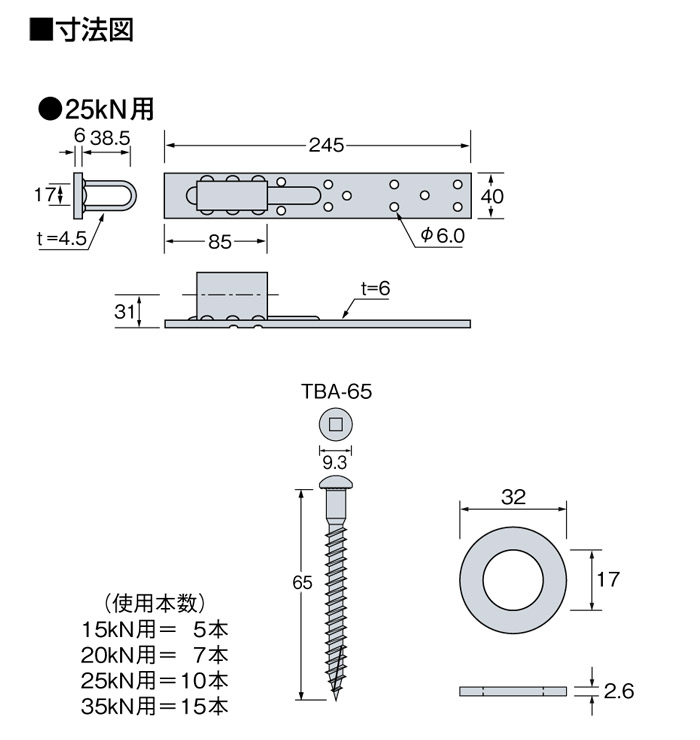

オメガー ビスどめホールダウンU 25kN用 U字型ホールのクリアランスにより使い易くカラーシールで耐力確認が 一目でわかる定番のビスどめホールダウン金物です ■ビスどめホールダウンU15kN用及び20kN用は 本体下部の巾が30mmと細くなっているため 筋かいまたは筋かい金物との干渉を最小限に抑えられます ■ビスどめホールダウンU25kN用は Zマーク表示金物(S-HD)に比べてコンパクトな設計ですので 10kNから25kNの引き抜き耐力が必要な柱にこれ1種類で使用することも可能です 最近ではプレカットなど上棟木材と一緒に金物も納品さえれるケースが殆どでしょうが 数量が足りなかった… 増改築で必要になった… 手きざみ現場で不意に必要になったり…と 多少は手元に持っておきたい建築木造住宅の金物では? 設計図書に合わせてしっかりとした木造住宅を… ■告示1460号第二号(り) ■N値5.4以下 ■性能認定品: SB2-10A01-02 性能認定金物とは 公益財団法人日本住宅・木材技術センターの規格金物(Zマーク表示金物 Cマーク表示金物等)以外の 金物及び防せい防食処理について その用途に応じて必要とする品質・性能を有することを確認し その性能値を認定すると同時に その証として認定書が発行された金物を指します 公益財団法人日本住宅・木材技術センターの認定金物ですので 用途・耐力値の範囲内で安心してご使用ください 用途・特長 基礎と柱脚の緊結 柱と横架材の緊結 上下階の柱相互の緊結に使用します 1:U字型ホールのクリアランスと 角ビットビスの使用で施工が容易になりました 2:柱にとめ付けるビスがセットされており 従来必要であったボルトや座金が不要となりますのでコスト削減が図れます 3:ボルト孔加工や座掘り加工が不要となったため 柱の欠損から生じる構造躯体の弱体化を防ぎます 4:公財・日本住宅・木材技術センターによる性能認定品です 施工方法 1:本体のU字型ホールにアンカーボルトまたは縦ボルトを通し U字型ホール上部からナットの締め代25mm程度を出すように位置を合わせます 2:専用角ビットビスTBA-65を規定本数でとめ付けてください 3:アンカーボルトまたは縦ボルトに 付属の平ワッシャーを通しナットで締め付けてください ※専用角ビットビスTBA-65の締め付けには、3番四角ビット(別売品)をご使用ください 注意事項 ●指定の用途以外には使用しないでください ●けが防止のため手袋等をはめて作業を行ってください ●柱にパネル枠材(30mm厚以下)を介する場合は 「枠材用ビスどめホールダウンU」をご使用ください ●枠組壁工法には 「2×4用ビスどめホールダウンU」をご使用ください ■サイズ:40×245×6.0(t) ■材質:JIS G 3131(熱間圧延軟鋼板及び鋼帯)SPHC ■表面処理:エコートWH処理 「エコートWH処理」は NOFメタルコーティングス(株)の登録商標です ■付属金物:専用角ビットビスTBA-65(250本)M16用平ワッシャー(25枚) ■重量(kg/ケース):18.3kg ■商品コード:AF424600 ■メーカー:株式会社タナカ住宅資材 ■販売単位:25個入り1ケース単位 ■配送・納品: 基本弊社より出荷させて頂きます 在庫が確保できている場合は営業日の午前9時までにご注文頂けますと当日出荷させて頂きます ※在庫が無い場合は除きます ※お急ぎの場合はお問い合わせ(メール・お電話)下さい (947-942) 管柱の片引きには 偏芯座金付ボルト2が便利です 上下階の管柱の連結には 同じ耐力のホールダウン金物をお使いください 横架材面から金物までの寸法(締め代)は30mm以上確保してください その他仕様・使用方法・アンカーの埋込深さなども十分に確認してください【 関連製品 】 ■ビスどめホールダウンU 15kN用 AF4046 30個単位 ■ビスどめホールダウンU 20kN用 AF4146 30個単位 ■ビスどめホールダウンU 25kN用 AF4246 25個単位 ■ビスどめホールダウンU 35kN用 AF4346 25個単位 ※専用角ビットビスTBA-65の締め付けには、3番四角ビット(別売品)をご使用ください > ※管柱の片引きには 偏芯座金付ボルト2が便利です  ■偏心座金付ボルト2 M16×550mm AF5H55 10本単位 ■偏心座金付ボルト2 M16×650mm AF5H65 10本単位 ■偏心座金付ボルト2 M16×700mm AF5H70 10本単位 ■偏心座金付ボルト2 M16×800mm AF5H80 10本単位
