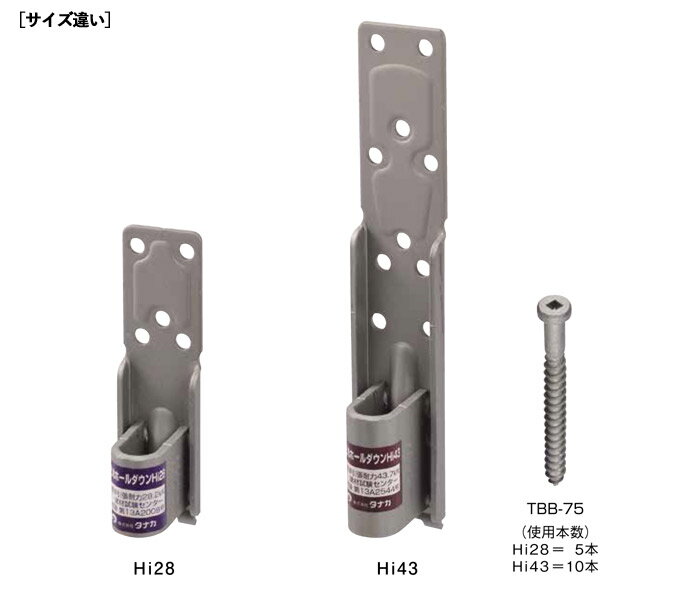

オメガー ビスどめホールダウンHi43 43.7kNまで対応可能な高耐力 クロムフリーでビスどめタイプのホールダウン金物 最近ではプレカットなど上棟木材と一緒に金物も納品さえれるケースが殆どでしょうが 数量が足りなかった… 増改築で必要になった… 手きざみ現場で不意に必要になったり…と 多少は手元に持っておきたい建築木造住宅の金物では? 設計図書に合わせてしっかりとした木造住宅を… ■告示1460号第二号(ぬ) ■N値8.2以下 ■性能試験済: 性能試験済金物とは 第三者機関において 規定された試験・評価方法に従って学識経験者及び熟練した専門の技術者が性能を確認し その証として評価文書が発行された金物を指します 当社の性能試験金物は、一般財団法人建材試験センター ハウスプラス確認検査株式会社 公益財団法人日本住宅・木材技術センターにおいて性能評価を受けておりますので 用途・耐力値の範囲内で安心してご使用ください 用途・特長 基礎と柱の緊結、柱と横架材の緊結 上下階の柱相互の緊結に使用します 1:Hi28は28.2kN Hi43は43.7kNまでの柱の引き抜き耐力に対応するホールダウン金物です 2:ボルト用ホールは従来品と同様にクリアランスを設け ホールダウン用アンカーボルト取り付け位置の微調整が可能です 3:従来品に比べて取り付けビスの本数を少なくし 施工性を向上させました(当社比較) 4:高張力鋼板を採用し 軽量化と耐力を両立させた環境に配慮したクロムフリー対応商品です 5平ワッシャーは使わずに施工が可能です 6:一財・建材試験センターによる品質性能試験済商品です 施工方法 1:本体のボルト用ホールにアンカーボルトまたは縦ボルトを通し ボルト用ホール上部からナットの締め代25mm程度を出すように位置を合わせます 2:専用角ビットビスTBB-75を規定本数でとめ付けてください 3:アンカーボルトまたは縦ボルトをナットで締め付けてください ※専用角ビットビスTBB-75の締め付けには 3番四角ビット(別売品)をご使用ください 注意事項 ●指定の用途以外には使用しないでください ●けが防止のため手袋等をはめて作業を行ってください ●柱にパネル枠材(45mm厚以下)を介する場合は「枠材用ビスどめホールダウンHi」をご使用ください ●枠組壁工法には「2×4用ビスどめホールダウンHi」をご使用ください。

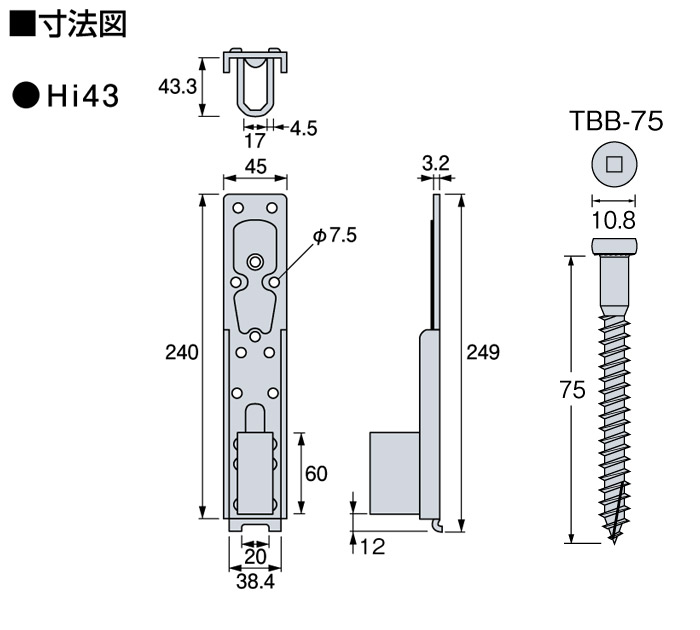

■サイズ:45×249×3.2(t) ■材質: 板 部:JIS G 3134 SPFH590 U字部:JIS G 3131 SPHC ■表面処理:エコートWH処理 「エコートWH処理」は NOFメタルコーティングス(株)の登録商標です ■付属金物:専用角ビットビスTBB-75(250本) ■重量(kg/ケース): 17.7kg ■商品コード:AF4H4300 ■メーカー:株式会社タナカ住宅資材 ■販売単位:25個入り1ケース単位 ■配送・納品: 基本弊社より出荷させて頂きます 在庫が確保できている場合は営業日の午前9時までにご注文頂けますと当日出荷させて頂きます ※在庫が無い場合は除きます ※お急ぎの場合はお問い合わせ(メール・お電話)下さい (947-945) ■1F柱頭、2F柱頭、柱脚使用の場合 ●柱の引き抜き耐力が37.6kNを超える箇所を「ビスどめホールダウンHi43」の両引きでとめ付ける場合には 「高耐力両ネジボルト75.3kN」を必ず使用してください ●「ビスどめホールダウンHi28」を柱頭部に使用するには「偏芯座金付ボルト2※」が最適です 直上に管柱がある場合は 両引きボルトM16で引き合わせることも可能です ※43.2kN(べいまつ類時)のめり込み耐力が確保できます ●柱の引き抜き耐力が25kN以上の箇所には「オメガアンカーボルトM16※」を使用してください(推奨) (※Fc21コンクリート 基礎幅135mm 埋め込み深さ200mmの場合の短期許容引張耐力は53.3kNになります) ●横架材から金物までの寸法(締め代)は100mm以上を確保してください その他仕様・使用方法・アンカーの埋込深さなども十分に確認してください【 関連製品 】 ■ビスどめホールダウンHi28 AF4H28 30個単位 ■ビスどめホールダウンHi43 AF4H43 25個単位 ※専用角ビットビスTBB-75の締め付けには 3番四角ビット(別売品)をご使用ください ※「ビスどめホールダウンHi28」を柱頭部に使用するには「偏芯座金付ボルト2」が最適です 直上に管柱がある場合は 両引きボルトM16で引き合わせることも可能です ■偏心座金付ボルト2 M16×550mm AF5H55 10本単位 ■偏心座金付ボルト2 M16×650mm AF5H65 10本単位 ■偏心座金付ボルト2 M16×700mm AF5H70 10本単位 ■偏心座金付ボルト2 M16×800mm AF5H80 10本単位 ※柱の引き抜き耐力が25kN以上の箇所には「オメガアンカーボルトM16※」を使用してください(推奨) (※Fc21コンクリート 基礎幅135mm 埋め込み深さ200mmの場合の短期許容引張耐力は53.3kNになります) ■オメガアンカーボルトM16 基礎と土台の接合 M16×550mm AA3422 10本単位 ナット付属
